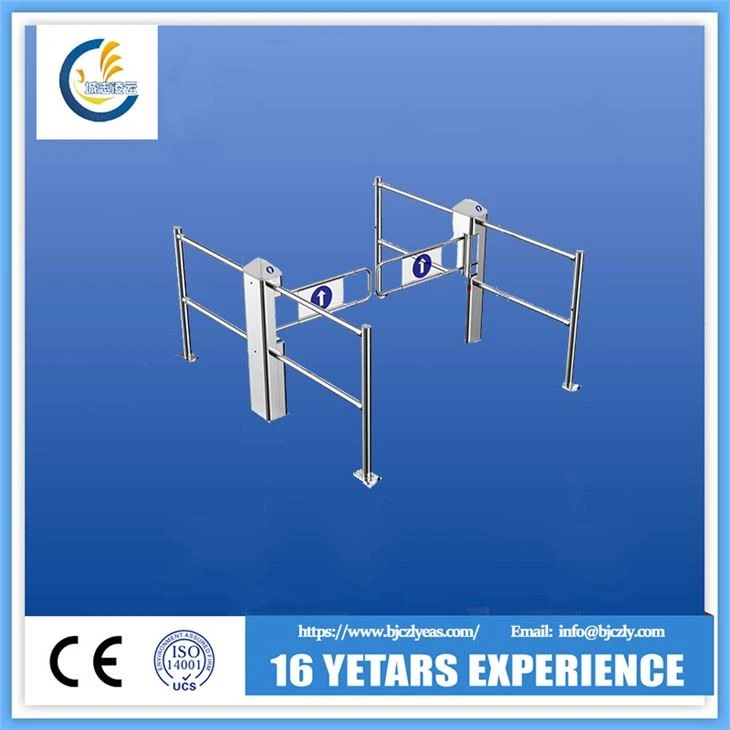

سایڈست بیلٹ کے ساتھ سٹینلیس اسٹیل بھیڑ کی قطار میں قطار بیریئر پوسٹ

سٹینلیس سٹیل ہجوم رکاوٹ / سپر مارکیٹ گاہک تک رسائی کنٹرول سسٹم

تعارف:



I. اطلاق کا دائرہ
گھومنے پھرنے والے راستے کو عوامی گزرگاہ کے راستے میں رکاوٹ اور رسائی کنٹرول کا احساس ہوسکتا ہے۔ اس کے مکینیکل حصے میں ہنگامی کنٹرول ڈیوائس شامل ہے۔ بجلی کے بند ہونے کے وقت ، دونوں پروں سے بازو دستخط کرنے کے لئے خود بخود کھل جائیں گے۔ بجلی کے وقت ، اسلحہ دوبارہ بحال ہوگا۔ طرح طرح کی تشکیل کے ساتھ ، یہ تمام عمارتوں کے لئے موزوں ہے اور داخلے اور خارجی راستے میں کنٹرول کے تمام مسائل حل کرسکتا ہے۔
II. خصوصیات
1. SUS304 # 1.2 ملی میٹر سٹینلیس سٹیل بارش کے کیس NC چھدرن ، لیزر بورنگ ، ایک ناول اور خوبصورت ڈیزائن؛
2. انسٹالیشن کی منفرد سطح ، سسٹم انٹیگریٹر [جی جی] # 39 s کے بازو پر قابو پانے کے سامان کی آسان اور آسان تنصیب کی ضمانت
3. لنکس (چین میں سب سے بہترین مائکرو موٹر برانڈ) برش لیس ڈی سی موٹر استعمال کی جاتی ہے اور اس کی سطح ڈیکروومیٹ کے ساتھ چڑھا دی جاتی ہے۔
Program. ایک یا دو سمتوں میں (قابل استعمال صارف)
5. پیڈسٹل توسیع بولٹ کا استعمال کرتے ہوئے طے کیا جاتا ہے۔
III. برش لیس ڈی سی موٹر کا تعارف
موٹر پیرامیٹرز:
45 زیڈ ڈبلیو این 24-30 / 60 جے بی
کمی گیئر باکس نمبر
آؤٹ پٹ پاور: 30 کا مطلب 30W ہے
شرح شدہ وولٹیج: 12 کا مطلب 12V ہے
روٹر مقناطیسی مواد کا کوڈ: N کا مطلب Nd-Fe-B ہے
پروڈکٹ کا نام کوڈ: Z کا مطلب ہے ڈی سی ، W کا مطلب برشلیس ہے

1. تکنیکی پیرامیٹرز
1.1 ساخت: موٹائی میں 304 # / 2.0 ملی میٹر ، گول سٹینلیس سٹیل دیوار
1.2 بیرونی طول و عرض:
مین کالم قطر: 169 ملی میٹر
1.3 وزن: 40 کلوگرام
1.4 گھومنے والی بازو کی لمبائی: 500 ملی میٹر -900 ملی میٹر (یا اپنی مرضی کے مطابق)
1.5 گھومنے والے بازو کا زیادہ سے زیادہ بوجھ: 30 کلو
1.6 گھومنے والی بازو کا زاویہ: 180 °
1.7 گھومنے والی سمت: دو سمت
1.8 بجلی کی فراہمی: AC220 ± 10٪ V / 50 ± 10٪ HZ
1.9 ڈرائیونگ موٹر: برش شدہ ڈی سی موٹر (12V)
1.10 ان پٹ انٹرفیس: خشک رابطہ سگنل یا 12V سطح سگنل یا پلس کی چوڑائی کے ساتھ 12V پلس سگنل ≥ 100ms؛ ڈرائیونگ موجودہ m 10mA
1.11 مواصلات انٹرفیس: RS485 معیار؛ مواصلات کا فاصلہ ≤ 1200m
1.12 گزرنے کی رفتار: 40 افراد / منٹ (مسلسل کھلا)؛ 25-30 افراد / منٹ (مسلسل بند)
1.13 بازو کھلنے اور اختتامی وقفہ: 1-2
1.14 وقت کے بعد گزرنے کی حالت میں داخل ہونے کے لئے: 3s کی ضرورت ہے
1.15 مصیبت کی صورت میں خود کار طریقے سے دوبارہ ترتیب دینے کا وقت: 10s
1.16 کام کرنے کا ماحول:
اندرونی بیرونی
درجہ حرارت: -10. C-50 ° C
RH: ≤ 90، ، کوئی سنکشیپن نہیں
2. اہم کام اور خصوصیات

1) اس کی پریشانی سے خود معائنہ اور انتباہی افعال صارف کو&# 39 maintenance دیکھ بھال اور استعمال آسان بناتے ہیں۔
2) ماسٹر کنٹرول بورڈ میں موجود بلٹ ان چھوٹے پینل کے ذریعہ&# 39 running چلانے والی حالت کا پروگرام بنایا جاسکتا ہے۔
3) مکینیکل ڈھانچہ آپریٹرز کو پکڑے جانے یا زخمی ہونے سے روک سکتا ہے۔ چونکہ دوبارہ گھومنے پھرنے کے عمل میں گھومنے والا بازو مسدود ہوجاتا ہے ، موٹر مخصوص وقت کے اندر کام کرنا بند کردے گا۔ ڈیفالٹ وقت کی تاخیر اور طاقت چھوٹی (reset 2Kg) کے بعد بازو دوبارہ (جب تک کہ اسے دوبارہ ترتیب دیا نہیں جاتا ہے) دوبارہ تشکیل دے گا۔
4) رسائی تالا لگا: ایک افتتاحی اشارہ ملنے سے پہلے گھومنے والا بازو خود بخود بند ہوجاتا ہے۔
5) گھومنے والی بازو کی ہم آہنگی (ڈبل بازووں کے لئے)؛
6) خود کار طریقے سے دوبارہ ترتیب: اگر کوئی شخص موڑ کھولنے کے بعد مقررہ وقت میں گزرنے میں ناکام ہوجاتا ہے تو ، نظام خود بخود اس رسائی کی اجازت منسوخ کردے گا۔
)) مختلف سائٹس کی ضروریات کو پورا کرنے کے لئے موڑ کو مسلسل کھلا یا مستقل طور پر بند کیا جاسکتا ہے۔
8) شامل کرنے یا وقت کی تاخیر کھولنے کے بعد 5 سیکنڈ میں خودبخود دوبارہ ترتیب پائے گی (آباد) اور
9) گھومنے والے اسلحہ بجلی کی خرابی کی صورت میں خود بخود کھل جاتا ہے جب وہ بجلی کے وقت بند ہوجاتے ہیں ، آگ سے تحفظ کی ضروریات کو پورا کرتے ہیں۔
